Thiết bị xả đánh giá chất lượng ắc quy 48V/50A

Tình trạng: Còn hàng
Liên hệ 0978236246
Còn hàng
Tải giả (load bank) sử dụng trong quy trình bảo dưỡng, đánh giá dung lượng ắc quy hoặc đánh giá công suất các bộ nguồn DC.

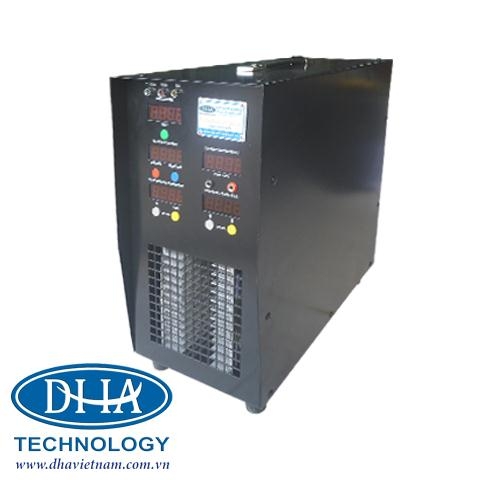

Thiết bị xả đánh giá chất lượng ắc quy

Model : AI.X – 48.50

A. Tính năng:

* Chất lượng bảo đảm

* Hiệu suất cao

* Thiết kế chắc chắn, tin cậy

* Kích thước nhỏ gọn, thuận tiện di chuyển, mang vác

* Điều khiển, cài đặt tham số bằng vi xử lý

* Sử dụng nguồn hoàn toàn từ ắc quy (hoặc bộ nguồn cần đánh giá công suất)

* Nhiệt độ máy an toàn

* Sử dụng thuận tiện, an toàn, hiệu quả

* Dùng cho ắc quy :

   - Tổ hợp ắc quy 48VDC

   - Dung lượng : 50Ah ÷ 500Ah

* Công suất max : 3Kw

* Tuỳ chọn chế độ xả: ổn định dòng (CC) hoặc ổn định công suất (CP) xả.

- Ổn định dòng xả:

+ Đặt dòng : 5A ÷ 50A; ổn định dòng trong suốt quá trình xả.

- Ổn định công suất xả :

+ Đặt công suất xả: 10W ÷ 3.000W; ổn định công suất trong suốt quá trình xả.

* Tải thông minh, đặt điện áp dừng xả ngăn chặn xả sâu làm hỏng ắc quy:

- Đặt điện áp dừng xả : 35VDC ÷ 50VDC

* Chỉ thị đo đạc bằng đồng hồ LED:

- Điện áp dừng xả, dòng xả, công suất xả

- Ghi nhận thời gian xả

- Chỉ thị đo đạc điện áp ắc quy, dòng điện xả.

* Bảo vệ :

- Quá nhiệt, quá dòng, quá áp, thấp áp...

B. Giới thiệu :

Thiết bị xả đánh giá chất lượng ắc quy – Model : AI.X – 48.50được thiết kế dùng cho việc xả đánh giá chất lượng ắc quy hoặc tổ ắc quy 48VDC. Ngoài ra có thể sử dụng như là bộ tải điện tử kiểm tra công suất các bộ nguồn 48VDC. Điện áp sử dụng cho thiết bị từ 35VDC – 60VDC. Công suất cực đại lên tới 3KW.

Thiết bị được trang bị bộ điều khiển và kiểm soát hoạt động bằng vi xử lý. Có thể đặt dòng xả trong dải từ 5A – 50A, độ mịn điều chỉnh 1A, xả ổn định dòng (CC) trong suốt quá trình xả. Có thể xả với dòng cực đại 50A trong toàn dải điện áp hoạt động từ 35VDC – 60VDC. Có thể tuỳ chọn chế độ xả ổn định công suất (CP) từ 10W – 3.000W, phạm vi độ mịn điều chỉnh công suất 5W. (Tuỳ chọn này có thể ứng dụng vào việc kiểm tra công suất hoạt động của các bộ nguồn 48VDC)

Cả 2 chế độ xả được kiểm soát điện áp dừng xả (BLVD: Battery Low Volatge Disconect) một cách chặt chẽ nhằm tránh hiện tượng bình ắc quy bị xả quá sâu (hoặc bộ nguồn không đủ công suất dẫn đến điện áp giảm quá thấp). Điện áp dừng xả của ắc quy hay tổ ắc quy được tính bởi điện áp tối thiểu trên 1 ngăn (Cell) của bình ắc quy. Điện áp này được các nhà sản xuất ắc quy quy định từ 1,55V – 1,9V/Cell, tương đương 37,2V – 45,6V/ bình. Lựa chọn cài đặt điện áp dừng xả bằng cách thao tác điều chỉnh bằng 2 phím tăng giảm (BLVD) phía trước mặt máy. Trong quá trình xả, thiết bị tự động kiểm tra điện áp ắc quy (hoặc bộ nguồn). Khi điện áp ắc quy giảm tới điện áp dừng xả, thiết bị sẽ ngắt tải ra khỏi ắc quy đồng thời đưa ra các cảnh báo quá trình xả kết thúc.

Trong suốt quá trình xả, thiết bị tự động ghi nhận thời gian của quá trình hoạt động nhằm theo dõi, đánh giá chất lượng tổ ắc quy. Thời gian ghi nhận và dòng xả sẽ giúp người sử dụng có thể dễ dàng đánh giá dung lượng thực của tổ ắc quy 48V đang xả.

Hệ thống hiển thị bằng LED 7 thanh bao gồm :

+ Đồng hồ đếm thời gian xả

+ Đồng hồ đo điện áp ắc quy

+ Đồng hồ đo dòng xả

+ Đồng hồ hiển thị giá trị cài đặt điện áp dừng xả (BLVD)

+ Đồng hồ hiển thị cài đặt dòng xả ( trong chế độ ổn dòng) hoặc công suất xả (trong quá trình xả công suất)

Hệ thống đèn báo chỉ thị điện áp ắc quy boặc bộ nguồn đã được cấp cho thiết bị, các đèn cành báo chế độ hoạt động của thiết bị (cảnh báo quá dòng, quá áp, thấp áp...). Hệt thống bảo vệ và kiểm soát nhiệt độ bên trong thiết bị, kiểm soát quạt thông gió đảm bảo thiết bị hoạt động an toàn, chính xác.

Thao tác cài đặt, khởi động hoạt động của thiết bị bằng bàn phím trước mặt máy.

Đấu nối thiết bị với ắc quy bằng bộ cáp chuyên dụng tại cửa phía sau của máy, có khoang chứa cáp phía sau giúp cho thiết bị gọn gàng, thuận tiện di chuyển.



C. Ứng dụng:

+ Đánh giá dung lượng ắc quy, tổ ắc quy 48VDC

+ Đánh giá công suất các bộ nguồn 48VDC

 D. Phạm vi ứng dụng:

+ Ắc quy viễn thông, ắc quy khởi động xe, ắc quy nguồn dự phòng trong các trạm, tủ nguồn

+ Kiểm tra các bộ nguồn DC trong phòng thí nghiệm, các trạm, tủ nguồn 48VDC viễn thông.

+  Tải giả trong các ứng dụng thí nghiệm
